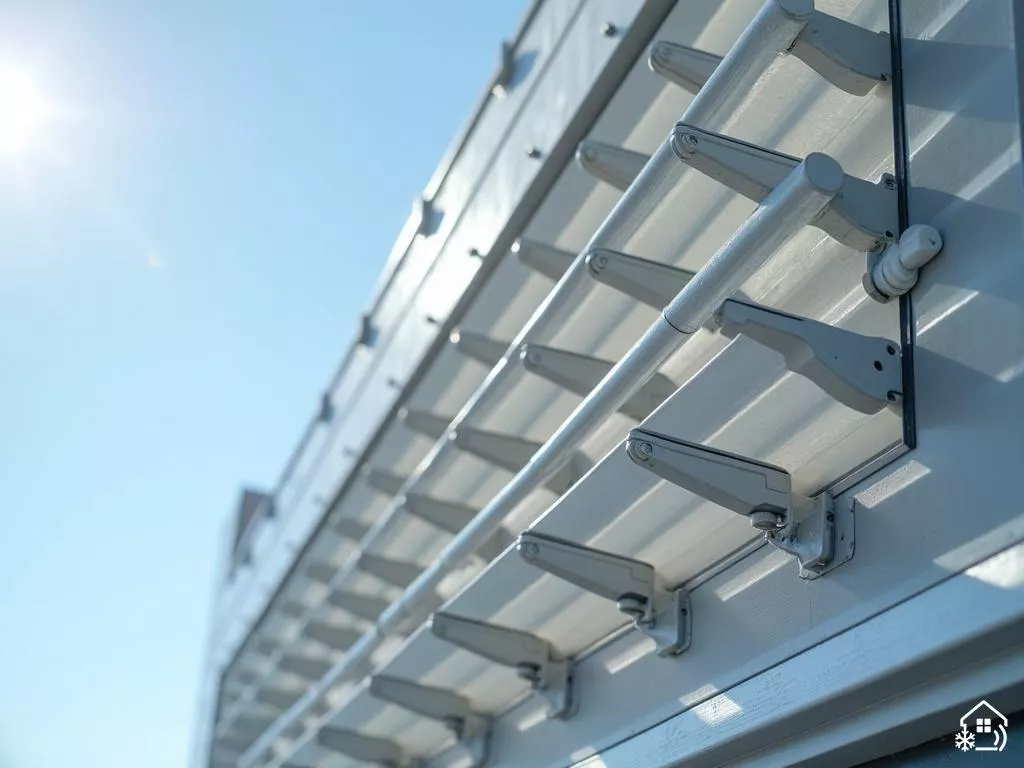

Fabriquer un mécanisme pour lame orientable qui optimise l’isolation des fenêtres

Les lames orientables ne sont pas de simples accessoires d’ombrage. Derrière leur apparence discrète, elles cachent une polyvalence : gestion de la lumière, ventilation, isolation thermique et phonique. Choisir un système adapté, maîtriser son installation et en tirer parti selon les saisons sont autant de clés pour profiter d’un confort maximal, d’économies d’énergie et d’une durabilité sans compromis.

Choisir le concept de lames orientables adapté à son besoin

Identifier les objectifs

Avant de s’équiper, posez-vous la question de l’utilité principale des lames orientables.

• Contrôle solaire : limiter la surchauffe, sans perdre en luminosité. Préférez des lames réglables précisément, capables de rester stables même par vent fort.
• Ventilation naturelle : aérer la pièce à volonté, sans courants d’air désagréables. Ce critère impose des lames à grande amplitude d’ouverture, espacées de façon adéquate.
• Isolation thermique : protéger votre intérieur du froid hivernal comme des hausses de température l’été. Les modèles à forte résistance thermique (aluminium à rupture thermique, lames isolées, profils épais) sont tout indiqués.
• Isolation phonique : réduire les nuisances sonores extérieures. Optez pour des lames pleines et jointoyées, équipées d’un système qui ferme hermétiquement.

Souvent, il faut jongler entre plusieurs attentes. L’idéal reste de chercher le compromis permettant à la fois protection solaire, isolation et confort d’utilisation.

Comparer les types de mécanismes

Plusieurs options techniques s’offrent à vous :

• Axe central : classique, équilibré entre apport de lumière, vue et circulation d’air. Pratique et éprouvé.
• Axe déporté : la lame tourne près d’un bord, optimisant la protection pour les façades exposées, mais le réglage s’avère plus fin.
• Système à ciseaux : les lames bougent ensemble grâce à des biellettes. Solution robuste pour de grandes surfaces, mais demande plus de soin lors de la maintenance.
• Mécanisme guillotine : lames insérées dans des panneaux mobiles verticalement. On peut tout ouvrir ou tout fermer, comme un volet plein, apprécié sur les grandes façades vitrées.

Examinez la solidité, la simplicité d’entretien et la disponibilité des pièces, surtout si le produit doit endurer un usage fréquent.

Manuel, à câble ou motorisé : quels critères privilégier ?

• Commande manuelle (manivelle, barre) : peu coûteuse, fiable, parfaite pour les installations compactes ou peu sollicitées.
• Commande à câble : intéressante pour reporter la manœuvre à l’intérieur, surtout quand l’accès direct n’est pas commode. Restez attentif à la tension et au bon cheminement du câble.
• Motorisation : le confort monte d’un cran, particulièrement sur de grandes surfaces ou en cas d’utilisation intensive. Elle se connecte facilement à la domotique, autorisant scénarios horaires et gestion automatique selon les conditions.

À retenir :

• Le manuel revient moins cher, la motorisation coûts en plus mais simplifie l’utilisation.
• Plus vous ouvrez et fermez souvent, plus l’automatisation se justifie.
• Si vous avez déjà des volets ou un chauffage connectés, pensez à intégrer tout le système pour maximiser le contrôle thermique.

Calculer l’angle d’orientation optimal selon l’exposition

La performance solaire se joue à quelques degrés. L’orientation des lames varie selon la façade et la période de l’année.

De façon simplifiée :

angle optimal ≈ 90° − hauteur solaire moyenne

En pratique, on observe :

Exposition	Été	Hiver
Sud	60–75°	15–30°
Est/Ouest	30–45°	0–15°

En plein été, lames proches de l’horizontale pour bloquer le soleil. L’hiver, on ouvre davantage pour profiter de la chaleur naturelle. Ces valeurs restent indicatives : prenez en compte la latitude, l’environnement et l’usage de la pièce pour affiner le réglage.

Que dit la règlementation locale ?

Avant de vous lancer, prenez connaissance de ces points :

• Urbanisme (PLU, site classé, ABF) : certaines façades ou apparences peuvent être imposées.
• Règlement de copropriété : souvent, l’aspect et la couleur sont encadrés voire certains dispositifs interdits.
• Conformité RT 2012 ou RE2020 dans le neuf : les lames sont utiles pour limiter la surchauffe, mais elles doivent s’inscrire dans l’étude thermique globale.
• Normes locales (vent, neige, feu) : exigez toujours l’attestation de conformité du système utilisé.

Un tour d’horizon auprès de la mairie, du syndic ou du bureau de contrôle évite bien des problèmes ultérieurs.

Matériaux, outillage et préparation de l’atelier

Quels matériaux choisir pour les lames : bois, aluminium extrudé, ou PVC ?

Le choix du matériau détermine autant la solidité que les performances d’isolation.

• Bois : chaleureux, excellent isolant naturel. Privilégiez des essences classe 3 minimum (pin traité, mélèze), épaisseur de 18 à 27 mm. En contrepartie, il demande un entretien régulier (lasure, saturateur) et peut bouger sous l’effet de l’humidité.
• Aluminium extrudé : idéal pour la mobilité, très stable. Les profilés isolés limitent les ponts thermiques. Prévoyez une épaisseur de 1,2 à 1,8 mm selon la portée.
• PVC : économique et léger, peu d’entretien. Préférez-le traité anti-UV et renforcé pour tenir la distance. Moins rigide sur les grandes portées, il est plus sensible aux variations de température.

Adaptez matériau et climat : privilégiez le bois ou l’aluminium pour les zones exposées, le PVC plutôt en façade abritée.

Quel cadre-support privilégier ?

Le cadre maintient l’ensemble bien en place et immobilise les lames.

• Profilé aluminium : léger, inoxydable, parfait en motorisation.
• Bois dur (chêne, hêtre, robinier) : bon complément biosourcé, intéressante mécanique.
• Renfort inox : utile sur les points d’appui, charnières et ancrages.

La sélection dépend du poids des lames, de la largeur de l’ouverture et de l’exposition au vent. Un cadre alu avec renforts inox offre la meilleure polyvalence.

Quelles pièces mobiles choisir ?

Des composants adaptés garantissent confort et silence :

• Axes filetés pour un réglage précis.
• Bagues autolubrifiantes (PTFE, bronze fritté) pour une longévité accrue.
• Biellettes pour une transmission efficace du mouvement.
• Engrenages et crémaillères : nylon ou métal selon l’effort à fournir.

Retenez des éléments résistants à la corrosion, remplaçables facilement en cas d’usure.

Quel dispositif de commande installer ?

Votre niveau de confort guide ce choix :

• Poignée ou manivelle : robuste et simple d’emploi, en rénovation légère par exemple.
• Câble gainé : transmet la commande à distance.
• Micro-moteur 12 V : pour automatiser, éventuellement relié à une sonde solaire ou de température.
• Fin de course : sécurise le moteur en stabilisant les positions extrêmes.

Le manuel reste une bonne option pour la sobriété et la fiabilité.

Quels consommables prévoir ?

Prévoyez :

• Vis en inox A2 pour contrer l’humidité.
• Rondelles en nylon pour limiter les frottements.
• Joints brosse pour bloquer l’air et la chaleur.
• Mastic silicone neutre pour garantir l’étanchéité.

Quels outils sont indispensables ?

Un atelier équipé est un atout pour la précision :

• Scie à onglet pour des coupes nettes.
• Perceuse-visseuse avec butée.
• Défonceuse pour les rainures et logements d’accessoires.
• Clé Allen pour la quincaillerie.
• Multimètre pour vérifier les circuits motorisés.

Comment préparer la pré-fabrication ?

En amont du chantier, organisez votre atelier :

• Découpez vos lames à la bonne longueur, maîtrisez les angles.
• Utilisez des gabarits de perçage pour un alignement parfait.
• Protégez le bois (lasure, primaire d’accroche) ou préparez l’aluminium (anodisation, laquage).
• Nettoyez toutes les surfaces pour une bonne adhérence des finitions.

Cette préparation vous assure un chantier serein et des performances durables.

Fabrication et assemblage pas à pas du mécanisme

Monter le cadre

Le cadre, c’est la colonne vertébrale de votre installation. Assemblez-le au sol, sur un support bien plat.

Vérifiez que les diagonales sont presque identiques, puis serrez les équerres et vis inox. Un jeu périphérique de 5 à 10 mm autour du cadre facilitera la pose des joints d’étanchéité.

Après ancrage dans la maçonnerie, ajoutez joints compressibles et calfeutrez-les soigneusement.

Installer les paliers et axes de rotation

Les paliers guident l’axe des lames et doivent rester parfaitement alignés.

Repérez l’entraxe, fixez les douilles, puis vérifiez que l’axe tourne librement. Un simple test de rotation suffit à déceler le moindre point dur : ajustez ou ajoutez une rondelle si besoin.

Fixer les lames sur les axes

Montez chaque lame sur son axe (tenon, carré, douille – selon le système choisi), puis sécurisez avec le blocage anti-jeu adapté.

Alignez l’ensemble pour que chaque lame soit parallèle à la traverse : l’étanchéité et la fluidité du mouvement dépendent de ce soin.

Relier les lames entre elles

Pour une ouverture synchronisée, reliez les lames avec une tringlerie ou une crémaillère : fixez les biellettes ou chariots au même niveau, puis reliez à une barre de manœuvre continue.

Testez l’ouverture complète : l’ensemble doit fonctionner sans heurts.

Version manuelle

Avec poignée ou manivelle, pensez à placer la commande à portée de main. Sur les grandes ouvertures, une manivelle démultipliée facilite l’effort, appréciée des enfants ou des personnes âgées.

Version motorisée économique

Un servo 180° connecté à une carte relais permet d’automatiser le système à petit prix.

Alimentez en 12 V, reliez le moteur à la tringlerie, et commandez-le par interrupteur ou module domotique. Distinguez toujours les câbles forts et faibles pour plus de sécurité, et soignez chaque connexion.

Sécurités

Protégez le mécanisme :

• Butées mécaniques pour limiter course et efforts inutiles.
• Fusible ou disjoncteur thermique pour éviter d’endommager le moteur.
• Grilles de protection pour la sécurité des mains, en particulier s’il y a des enfants.

Prévoyez une position « neutre » pour que les lames résistent mieux au vent.

Étanchéité et finitions

Soignez les détails :

• Doublage des joints brosse sur les zones stratégiques.
• Capuchons anti-UV pour les vis exposées.
• Ébavurage minutieux et protection anticorrosion sur les pièces métalliques.

Faites quelques essais d’ouverture et fermeture complète pour vérifier la solidité et la résistance au vent.

Installation sur la fenêtre, réglages et validation des performances

Pose du bloc lames orientables sur le dormant existant

Préalablement, vérifiez l’état du dormant : il doit être sain et stable.

Repérez précisément les points d’ancrage, percez en douceur pour préserver la matière, puis fixez solidement : aucune oscillation ne doit subsister.

Sur un support fragile, privilégiez la fixation chimique. Posez, alignez et serrez progressivement, pour obtenir un bloc parfaitement stable.

Quels réglages initiaux réaliser ?

Après la pose, peaufinez les angles :

• Réglez la position fermée pour que toutes les lames soient bien jointives.
• Vérifiez le parallélisme, serrez puis desserrez très légèrement pour un mouvement souple.

Ces petits réglages sont essentiels pour la longévité et la performance d’étanchéité.

Test fonctionnel

Ouvrez et fermez à plusieurs reprises pour détecter toute résistance, bruit suspect ou irrégularité.

Sur installations professionnelles, un capteur permet de mesurer le couple moteur pour s’assurer qu’il ne force pas. Un peu de marge de sécurité met l’ensemble à l’abri d’une usure prématurée.

Coefficient de transmission solaire avant/après : comment l’évaluer ?

À défaut de matériel coûteux, utilisez un luxmètre pour comparer la lumière intérieure lames ouvertes puis inclinées.

Un thermomètre infrarouge permet de constater la baisse de température de la vitre côté soleil après installation. Généralement, l’apport solaire diminue nettement, ce qui limite la surchauffe tout en gardant une bonne clarté ambiante.

Comment estimer les économies de chauffage ou climatisation ?

Pour vous faire une idée, multipliez la différence de performance (ΔU) par la surface et le nombre de degrés-jours de votre région.

En hiver vous profitez du soleil grâce à l’ouverture ; l’été vous écartez les rayons directs. Sur une grande baie exposée au sud, la réduction de consommation de climatisation peut monter à 10–25 % selon l’usage et le climat.

Entretien et longévité

Pour garder votre système performant :

• Lubrifiez axes et articulations une fois par an.
• Nettoyez les lames et les joints à l’eau savonneuse, évitez les solvants puissants.
• Vérifiez périodiquement le serrage des vis et la stabilité des supports.

Un peu d’entretien prolonge nettement la durée de vie de l’ensemble.

Diagnostic et dépannage rapide

En cas de souci :

• Lames bloquées : vérifiez d’abord qu’aucun objet ne gêne le mouvement, puis l’alignement des pièces.
• Moteur trop bruyant : contrôlez le serrage, la lubrification, et nettoyez si besoin.
• Jeu trop important : resserrez ou remplacez les bagues usées.
• Infiltration d’air : vérifiez l’angle de fermeture et l’état des joints.

Agissez sans tarder pour éviter l’aggravation.

Bonnes pratiques d’utilisation saisonnière et intégration domotique

En hiver, ouvrez largement en journée pour capter un maximum de soleil, puis fermez le soir. En été, penchez les lames pour éviter la chaleur tout en gardant la clarté.

Connecter votre système à la domotique vous offre le luxe d’un ajustement automatique suivant la lumière ou la température. Laissez la technologie se charger pour vous d’optimiser le confort et les économies.

La réussite des lames orientables tient à la qualité de la préparation et à la précision du geste. Bien conçues et entretenues, elles vous offriront confort, économies et sérénité pour longtemps.
